쿼리 성능 분석하기 (PostgreSQL)

1. Query Processing Pipeline

Query Processing Pipeline이란 우리가 작성한 SQL 쿼리문을 실행한 뒤 결과를 볼 때까지 Postgres 내부에서 거치는 과정들입니다.

쿼리 성능을 분석하기 전에 내부 동작 과정을 간단하게라도 파악하고 넘어가면 분석 단계에서 더 많은 도움이 되겠죠?

Parser (Stage)

Parser Stage는 제공된 SQL문의 단어 하나하나를 확인하여 올바른 문법으로 작성되었는지 확인하는 단계이고 제공된 SQL문을 tree 형태로 만듭니다.

위에서 작성한 SQL문을 읽어들여 컴퓨터 프로그램이 이해할 수 있는 논리적 단계 형태로 만드는 작업입니다.

SELECT *
FROM users
WHERE username = 'jamessoun93';

위 SQL 쿼리를 가지고 예를 들면,

• 가장 먼저 보이는 SELECT문은 트리 상단에 "SelectStmt" 그리고 * 즉 모든 컬럼을 뜻하는 "ColumnRef", "A_Star"의 형태로 변환됩니다.
• FROM은 "fromClause", 테이블명인 users는 Postgres에서 테이블명(relation명)을 뜻하는 relname을 이용하여 "relname"=>"users"의 형태로 변환됩니다.
• WHERE도 마찬가지로 "whereClause", "str" => "=", "columnRef", "str" => "username", "str" => "Jamessoun93"의 형태로 변환됩니다.

(실제 Parser Stage의 결과 전체가 아닌 이해할 수 있는 부분들만 가져온 것이니 참고해주세요.)

Rewriter

View 부분

Planner

Planner는 앞 스테이지에서 넘겨받은 쿼리 트리를 통해 어떤 데이터를 가져와야 하는지 확인한 뒤, 해당 데이터를 가져오기 위한 여러가지 방법 중 가장 빠르고 효율적인 방법을 파악합니다.

index를 활용하여 포인터가 가리키는 user 데이터를 users Heap File에서 가져오거나, 모든 users 테이블 데이터를 불러와 하나하나 확인하여 찾는 방법 두 가지 중 더 빠른 방법을 택해 다음 단계인 Executer로 넘긴다는 뜻입니다.

Executer

전체 과정의 마지막인 실행 단계로, 플래너로부터 넘겨받은 방법으로 쿼리를 실행한 뒤 데이터를 받아오는 단계입니다.

---

2. 쿼리 성능 파악하기

위의 Query Processing Pipeline 중 우리가 집중해야할 부분은 Planner 단계이고, 이 단계를 분석하여 슬로우 쿼리를 파악하고 튜닝할 수 있습니다.

여기서 예시로 쓸 SQL 쿼리문은 아래와 같습니다.

SELECT username, contents
FROM users
JOIN comments ON comments.user_id = users.id
WHERE username = 'Jamessoun93';

users와 comments를 INNER JOIN 하여 username이 Jamessoun93인 유저가 작성한 댓글의 내용을 username과 함께 가져오는 쿼리입니다.

먼저, 쿼리 성능 분석의 기초인 키워드 두개를 소개드리겠습니다.

1. EXPLAIN
2. EXPLAIN ANALYZE

EXPLAIN

EXPLAIN은 query plan을 생성해 여러가지 정보를 제공합니다.
하지만 실제로 EXPLAIN 뒤에 오는 쿼리를 실행하지는 않습니다.

EXPLAIN SELECT username, contents
FROM users
JOIN comments ON comments.user_id = users.id
WHERE username = 'Jamessoun93';

EXPLAIN ANALYZE

EXPLAIN ANALYZE도 마찬가지로 query plan을 생성하여 여러가지 정보를 제공합니다.
하지만 EXPLAIN과는 다르게 실제 쿼리를 호출한 뒤 쿼리를 실행하는데 걸린 시간 등을 포함한 통계를 제공합니다.

EXPLAIN ANALYZE SELECT username, contents
FROM users
JOIN comments ON comments.user_id = users.id
WHERE username = 'Jamessoun93';

EXPLAIN ANALYZE 결과 분석하기

EXPLAIN과 EXPLAIN ANALYZE의 결과화면을 보면 몇몇 부분에 -> 처럼 화살표가 보이는 부분이 있습니다.
이 부분들이 바로 쿼리 노드(Query Nodes)입니다.

쿼리 노드는 실제 데이터를 가져오기 위해 접근하거나 여러가지 작업을 처리하는 부분입니다.

-> 표시는 붙어있지 않지만, 가장 위 Hash Join문 또한 쿼리 노드입니다.

지금부터 각 쿼리 노드에서 수행하는 작업이 어떤 순서로 진행되는지 알아보겠습니다.

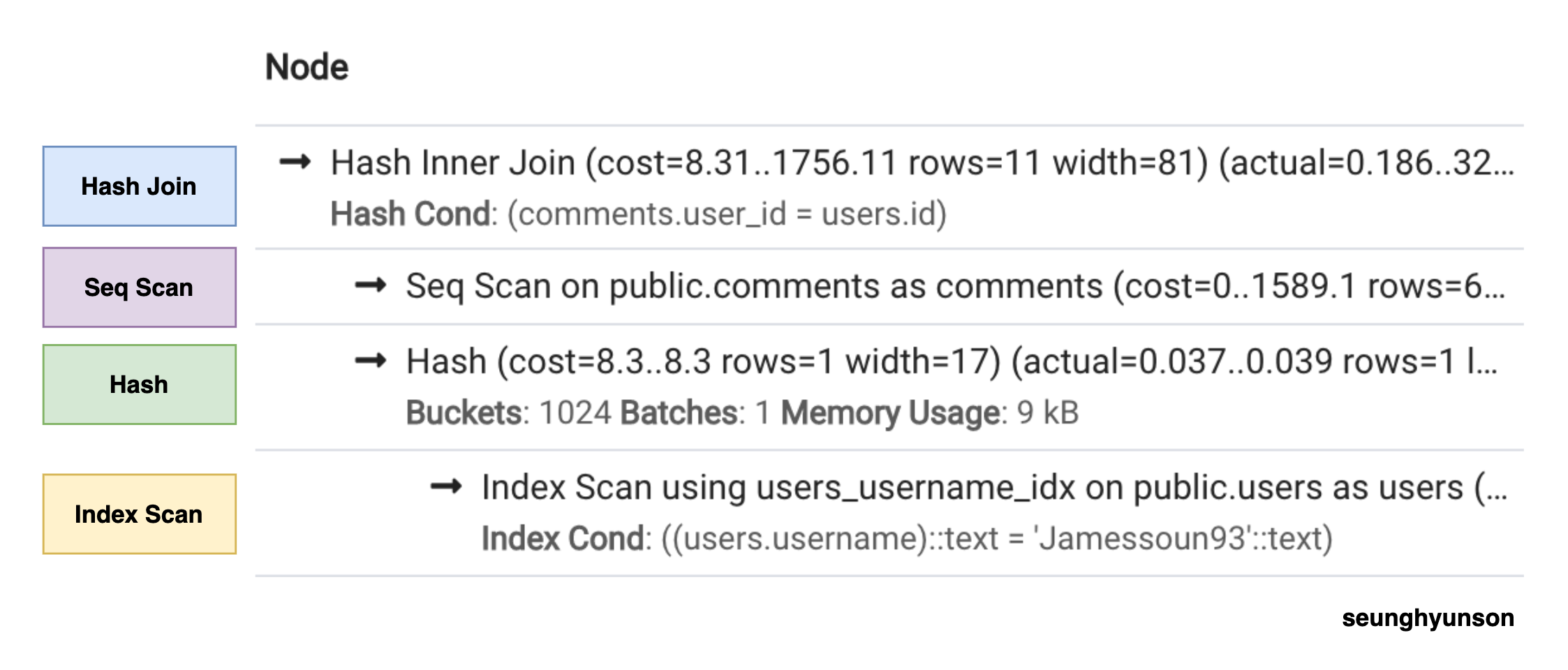

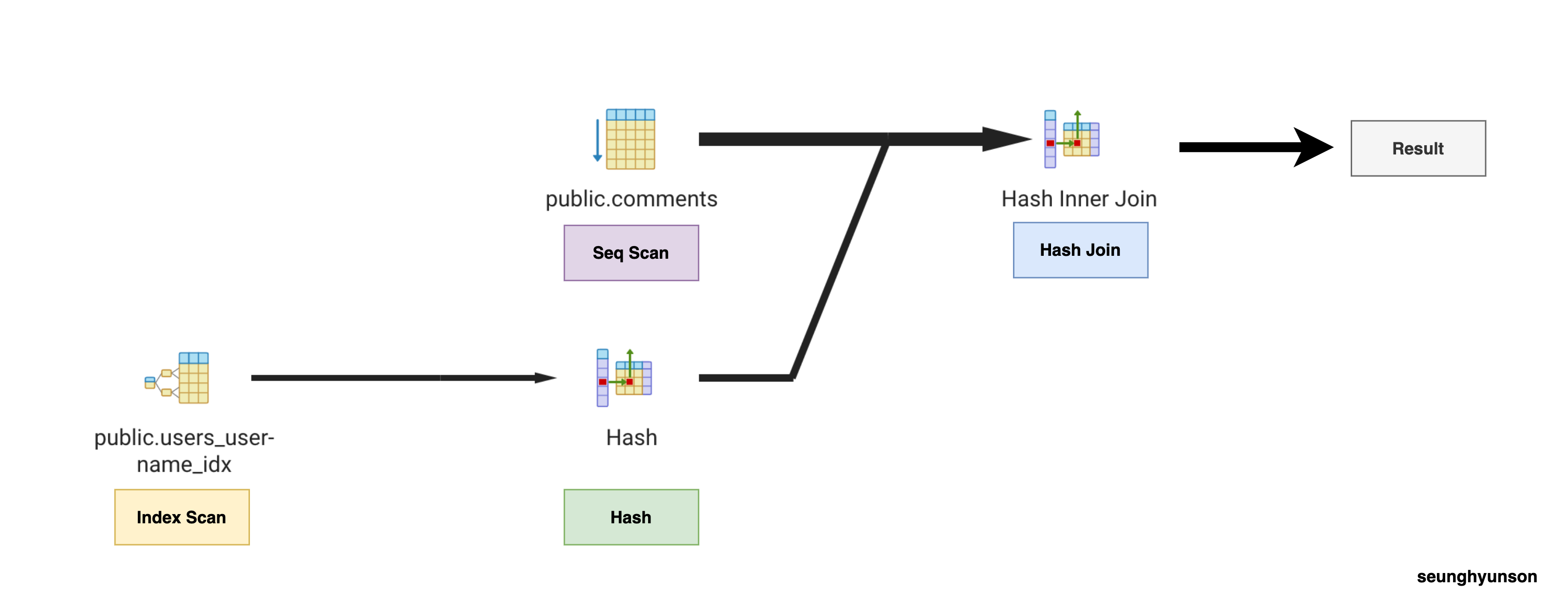

이해를 돕기 위해 pgAdmin 4의 Explain Analyze 툴을 실행하여 나온 결과 이미지를 활용했습니다.

각 쿼리 노드의 스텝을 알기 쉽게 표시해뒀습니다.

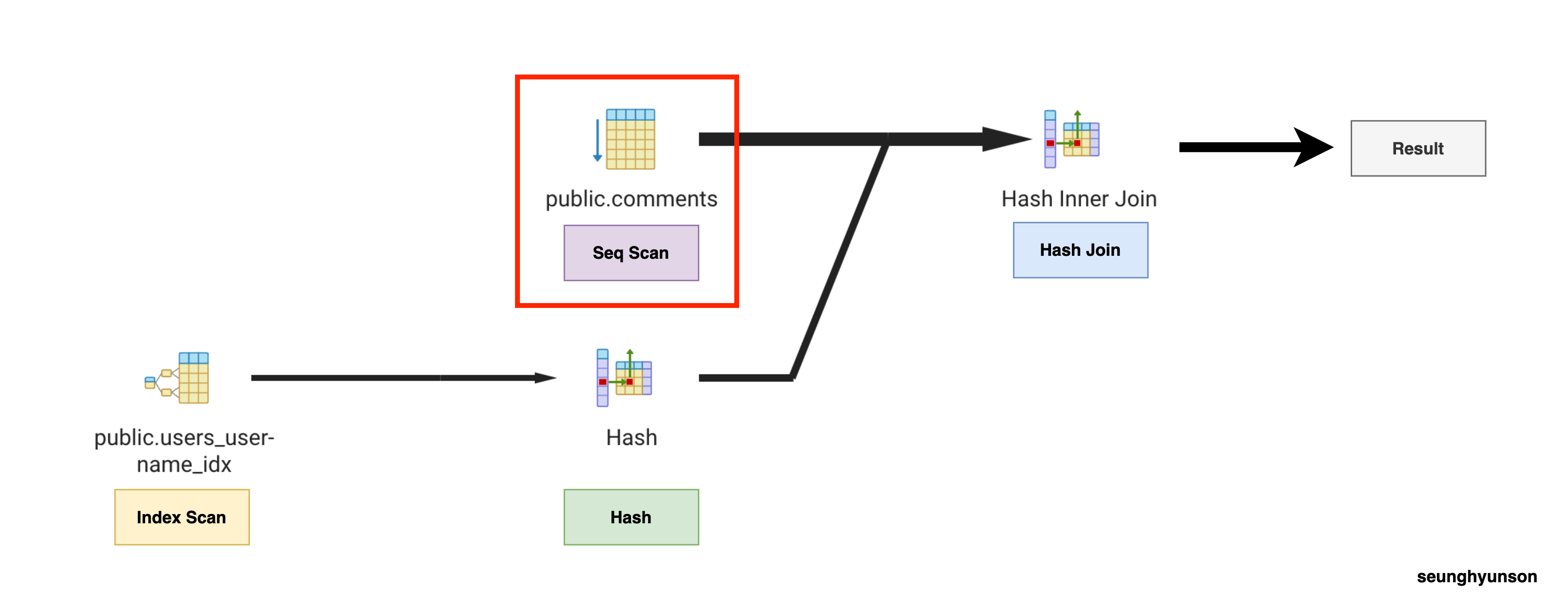

단순히 결과만 보고는 파악하기 어려운 순서를 이렇게 다이어그램으로 확인하여 이해를 할 수 있습니다.

1. Index Scan이 가장 먼저 실행된 후 해당 결과가 Hash로 넘어갑니다.
2. Hash 스텝이 실행됨과 동시에 Seq Scan 스텝이 실행됩니다.
3. Hash 스텝과 Seq Scan 스텝의 결과가 함께 Hash Join 스텝으로 넘겨지게 됩니다.
4. Hash Join 스텝에서 최종 결과를 반환합니다.

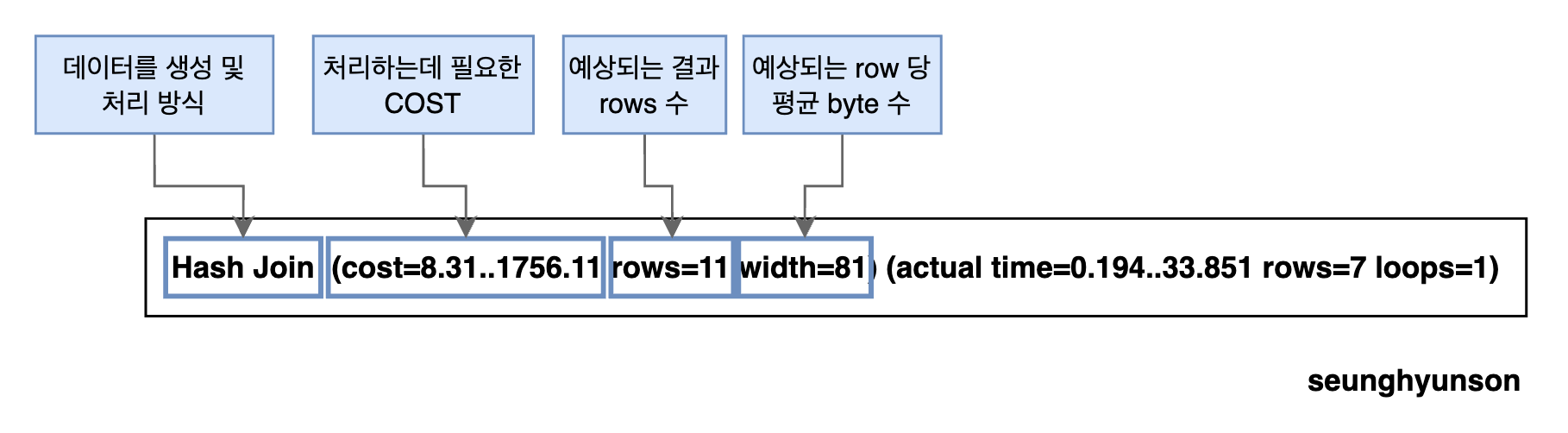

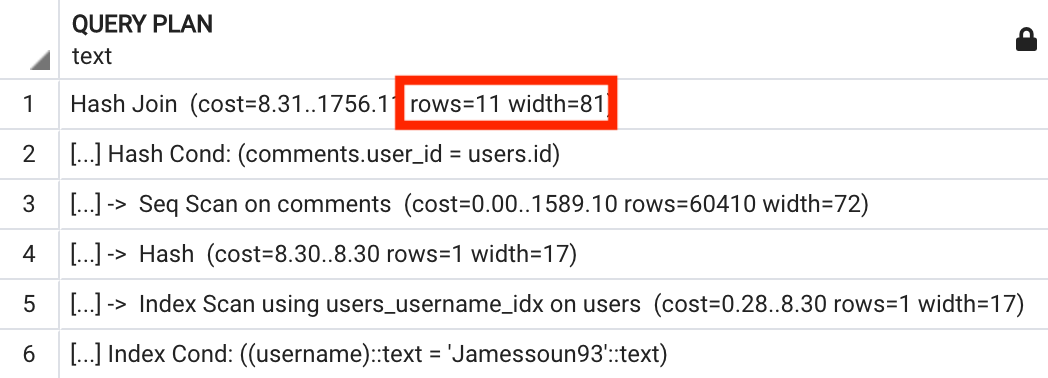

첫번째 쿼리 노드인 Hash Join(Explain Analyze) 의 결과값을 살펴보겠습니다.

해당 노드에서 어떤 방식으로 데이터를 처리하는지 방법이 명시되어있으며 해당 처리 과정 중 필요한 처리 능력이 어느정도 되는지와 예상되는 결과 row수와 row당 평균 byte수도 포함하고 있습니다.

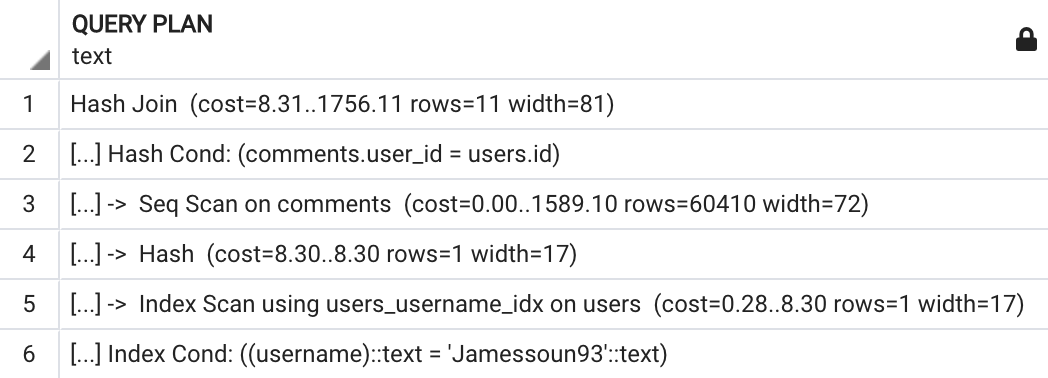

여기서 잠시 EXPLAIN의 Hash Join 쿼리 노드 결과값도 살펴보겠습니다.

이상하지 않나요?

EXPLAIN은 EXPLAIN ANALYZE와 달리 쿼리를 실행하지 않아서 실제 데이터에 접근을 하지 않았을 텐데 예상 rows와 width를 어떻게 포함하고 있는 걸까요?

Postgres가 테이블 내부에 존재하는 데이터에 대한 정보가 없는 상황에서 각 스텝을 실행하는 데 걸리는 시간을 어떻게 예측할 수 있을까요?

그 이유는 바로 Postgres가 실제로 각 테이블 대한 상세한 통계를 보관하고 있기 때문입니다.

아래 쿼리를 실행해서 한번 확인해보겠습니다.

SELECT *
FROM pg_stats
WHERE tablename = 'users';

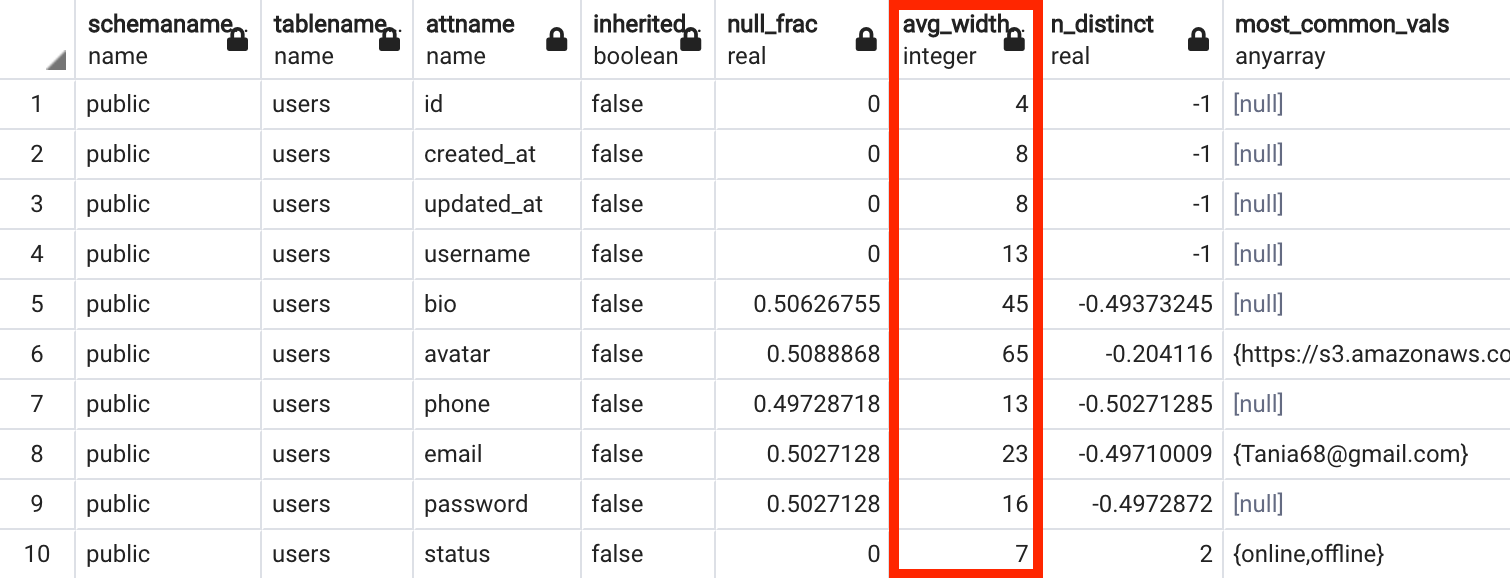

pg-stats라는 테이블에서 users 테이블에 대한 데이터만 가져온 결과입니다.

이 테이블에는 각 칼럼 별로 여러가지 데이터를 종합하고 있습니다.

• 컬럼별 평균 byte 수(avg_width)
• 가장 자주 등장하는 값(most_common_vals)
• 가장 자주 등장하는 값의 빈도(most_common_freqs)

등등 많은 데이터를 저장하고 있습니다.

Postgres는 이 테이블 내 데이터를 통해서 쿼리 계획(Query Plan) 의 각 단계에서 필요한 예상 값을 계산할 수 있기 때문에 실제 쿼리 호출을 하지 않더라도 예상값을 반환할 수 있었던 것입니다.

위에서 봤던 Hash Join의 평균 width 값은 users 테이블의 username 컬럼의 평균 width 값인 13과 comments 테이블의 contents 컬럼의 평균값인 68을 더해 81이 반환된 것이죠.

이렇게 EXPLAIN과 EXPLAIN ANALYZE를 활용해 실행 계획을 분석하여 더 효율적인 방법을 찾아 전체적인 성능을 개선할 수 있습니다.

---

3. Cost 계산하기

그렇다면 위의 Planner 단계에서 생성한 query plan을 활용하여 구체적으로 어떻게 효율을 계산해서 비교할 수 있을까요?

그리고 여기서 더 효율적인 방법을 택하는 기준은 무엇일까요?
실행 속도일까요? 아니면 메모리 사용량일까요?

정말 다양한 기준을 세워 효율성을 따질 수 있겠지만 지금은 query plan의 일부가 실행되는데 걸리는 시간을 기준으로 잡아보겠습니다.

아래 쿼리문을 다시 한번 가져왔습니다.

SELECT username, contents
FROM users
JOIN comments ON comments.user_id = users.id
WHERE username = 'Jamessoun93';

위에서 Query Processing Pipeline에 대해 설명하면서, Planner 단계에서는 해당 쿼리에 대한 결과 데이터를 가져오기 위한 여러가지 방법 중 가장 빠르고 효율적인 방법을 파악해 선택한다고 설명했습니다.

여기서는 username을 기준으로 찾아야하니 username 컬럼을 기준으로 생성한 index가 존재한다면 해당 Index를 사용하는 방법과 users 테이블 데이터를 담고 있는 heap file에서 page(block)마다 담고 있는 데이터를 하나하나 확인하여 Sequential Scan(Full Table Scan)을 하는 방법이 있습니다.

(데이터베이스 인덱스에 대해 잘 모른다면 Database Index란?을 읽어보는걸 추천합니다.)

Planner는 둘 중 어떤 옵션이 더 효율적인지 두 가지 옵션을 실제로 실행하지 않고 어떻게 판단할까요?

지금부터 planner 단계에서 어떤 방식으로 두 가지 방법에 대한 cost를 비교하는지 알아보겠습니다.

Sequential Scan 비용 어림잡아 계산해보기

comments 테이블에 대한 Sequential Scan을 진행하는 쿼리 노드를 살펴보겠습니다.

위 SQL 쿼리문에 대한 EXPLAIN ANALYZE 결과물(쿼리 플랜)의 3번 노드에 해당하는 부분입니다.

comments 테이블에 존재하는 모든 데이터를 확인해야하니 스텝은 아래와 같습니다.

1. comments 테이블 데이터를 담고 있는 heap file을 연다.
2. 첫 번째 page(block)부터 읽어들이기 위해 순서대로 load 한다.
3. 첫 번째 page(block)부터 순서대로 존재하는 모든 row data를 하나하나 확인하여 필요한 작업을 진행한다.
4. 다음에 오는 page(block)마다 2번 스텝을 반복한다.

이 모든 작업을 처리하는데 드는 비용을 계산하기 위해 comments 테이블에 존재하는 rows 수와 page(block) 수를 확인합니다.

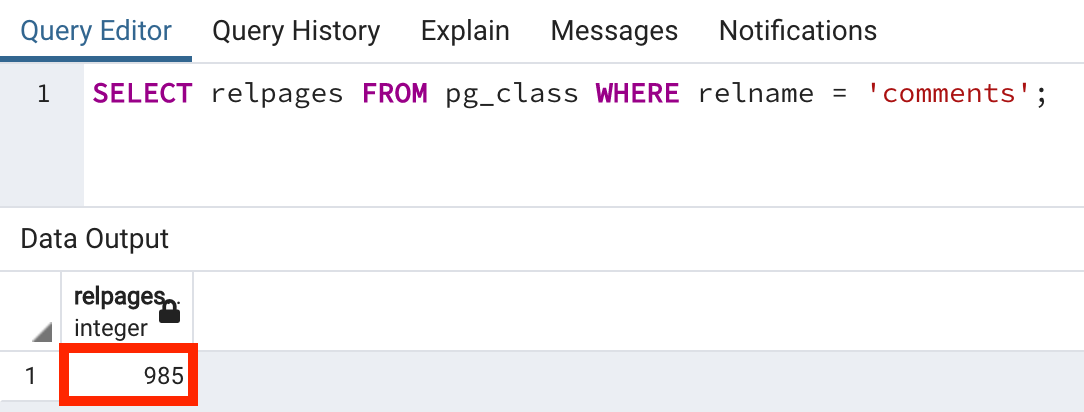

SELECT relpages FROM pg_class WHERE relname = 'comments';

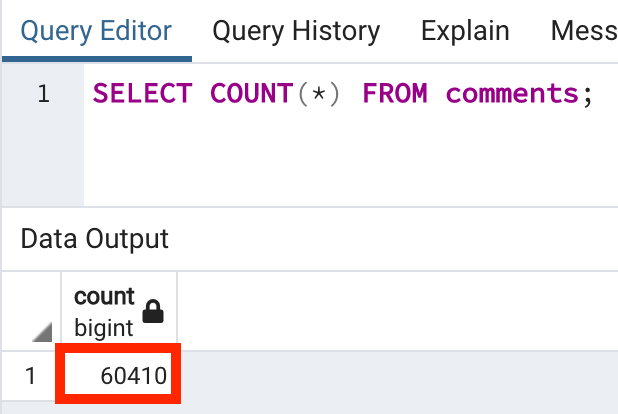

SELECT COUNT(*) FROM comments;

comments 테이블에는 총 985개의 page와 60410개의 row가 존재하는 것을 확인할 수 있습니다.

우리가 계산하려고 하는 전체 비용은 985개의 page를 load 하는 비용과 60410개의 row를 처리하는 비용을 합한 값입니다.

(# of pages) * (1개의 page를 load하는 cost) + (# of rows) * (1개의 row를 처리하는 cost)

하나의 page를 load 하는 비용과 하나의 row를 처리하는 비용을 추정치로 잡은 뒤 갯수만큼 곱한 뒤 합산해야 한다는 뜻이죠.

그런데 page를 load하는 비용과 row를 처리하는 비용을 어떻게 알 수 있을까요?

정확하게 계산하기는 어렵지만 어림잡아 계산할 수는 있습니다.

page는 한 테이블에 대한 heap file안에 저장되고 이 뜻은 우리 컴퓨터에 존재하는 물리적인 공간 안에 데이터의 형태로 자리를 잡고 있다는 뜻이죠.

그렇다면 page를 load 하는 과정은 실제 컴퓨터의 저장장치로부터 읽어 들이는 작업이 필요합니다.

반면에 이미 load 한 뒤 정렬된 row data를 처리하는 과정은 page를 load 하는 과정보다는 훨씬 빠르고 가볍습니다.

그래서 page를 load하는 과정의 비용이 1이라 가정하고 row를 처리하는 비용이 약 100배 작은 0.01이라고 가정해봅시다.

위 계산식을 적용해보면 1589.1 라는 값이 나옵니다.

(985) * (1.0) + (60410) * (0.01) = 1589.1

자, 이 1589.1 이라는 값으로 우리가 무엇을 할 수 있을까요?

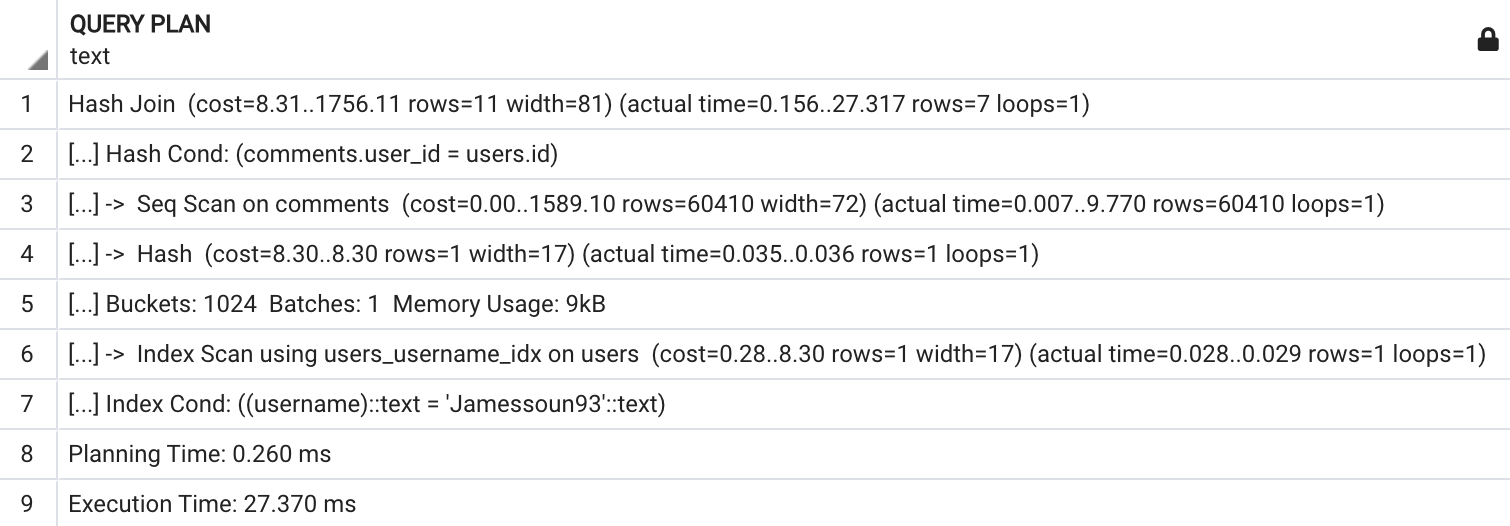

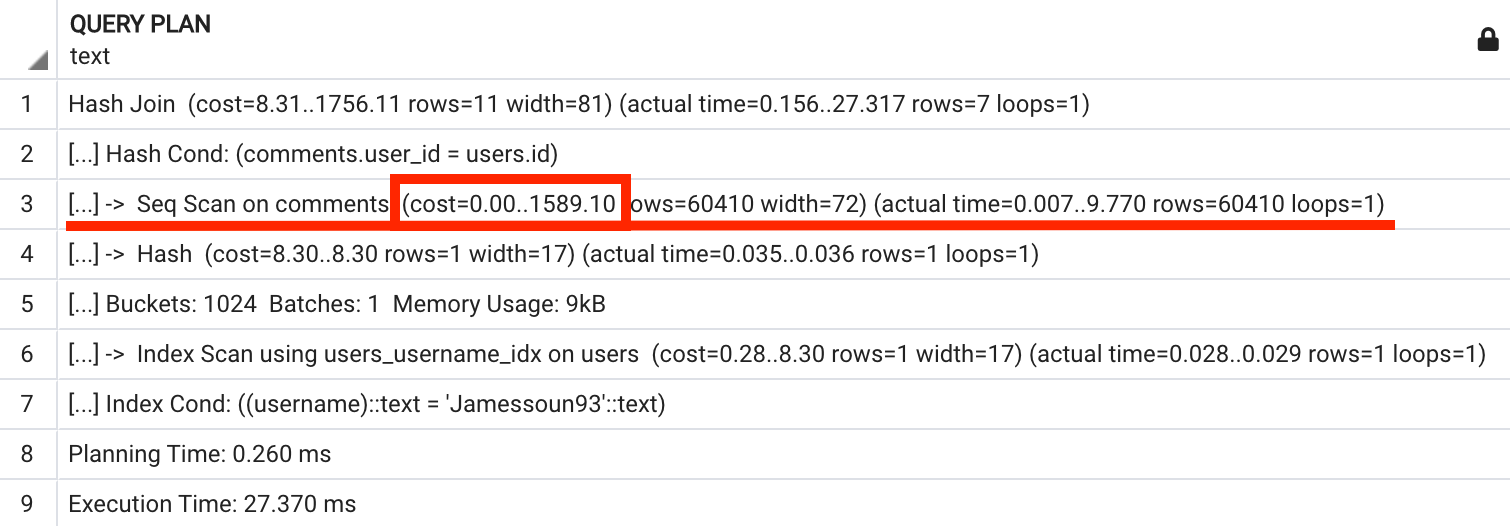

여기서 잠시 EXPLAIN ANALYZE가 보여준 Query Plan을 살펴보겠습니다.

3번 Sequential Scan 노드의 cost 부분에 1589.1 이라는 값이 보이시나요?!

어떻게 이게 가능할 수 있을까요? 위에서 분명 정확한 값을 알 수 없어 어림잡아 계산을 했었는데 말이죠.

그 이유는 Query Plan에서 보여주는 각 노드의 cost는 실제 cost가 아닌 다른 작업들을 수행하는데 드는 cost에 대한 상대값이기 때문입니다.

CPU를 얼마나 잡아먹는지 메모리를 얼마나 잡아먹는지 수치로 계산한 게 아닌 특정 작업이 다른 작업들에 비해 몇 배의 비용이 드는가를 기준으로 계산한 비용이라는 뜻입니다.

Planner Cost Constants

이런 값들을 Planner Cost Constants (직역하면 플래너 비용 상수)라고 부르고 각 constant의 default 값은 PostgreSQL 공식문서에 정리되어 있습니다.

예시로 몇 가지만 살펴보겠습니다.

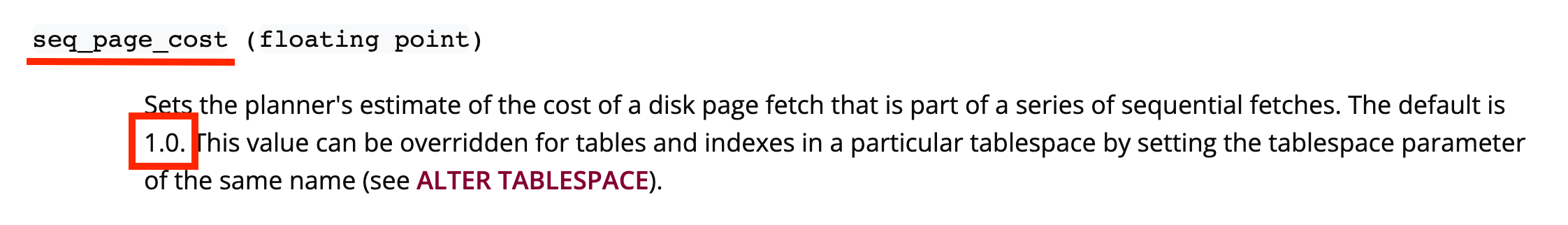

seq_page_cost 상수는 heap file로부터 page들을 순차적으로 가져오는 작업을 할 때 한 개의 page를 가져올 때의 비용을 뜻하고 기본값이 1.0으로 설정되어 있습니다.

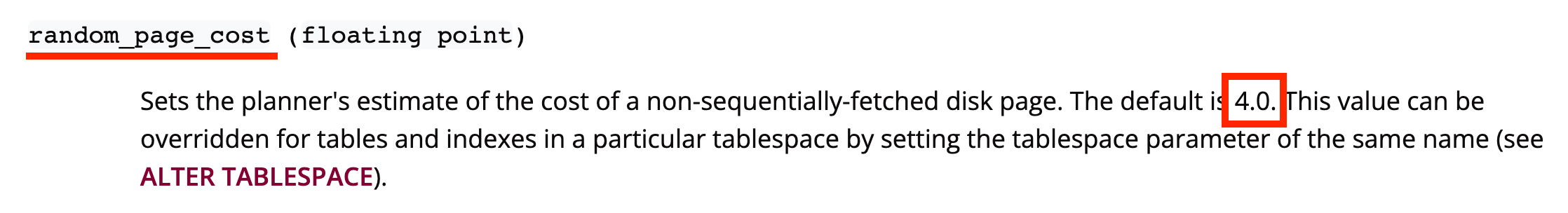

random_page_cost 상수는 heap file로부터 page들을 순차적으로가 아닌 랜덤하게 가져올 때 한 개의 page를 가져올 때의 비용을 뜻하고 기본값이 4.0으로 설정되어 있습니다.

여기서 이 4.0이라는 상수값은 바로 위에서 봤던 seq_page_cost와 비교한 상대값입니다. (랜덤 page를 가져오는 작업이 page를 순서대로 읽어 들이는 작업의 4배 정도 비용이 든다는 뜻이겠죠.)

이 두 가지 외 모든 상수값들도 값이 1.0인 seq_page_cost를 기준으로 비교한 값입니다.

Equation

이 constant들을 사용하여 특정 쿼리 노드의 cost를 계산하기 위해서는 아래 식을 이용하면 됩니다.

COST = (# pages read sequentially) * seq_page_cost
       + (# pages read at random) * random_page_cost
       + (# rows scanned) * cpu_tuple_cost
       + (# index entries scanned) * cpu_index_tuple_cost
       + (# times function/operator evaluated) * cpu_operator_cost

(특정 작업을 진행하는 대상의 숫자) * (해당 작업에 대한 cost constant)를 전부 더한 값이 됩니다.

(물론 위 공식에 나와있는 부분만 가지고 실제 전체 cost를 계산할 수 있는 것은 아니지만 query plan을 계산하는 단계에서는 이 정도로 충분합니다.)

조금 위에서 직접 계산해봤던 comments 테이블에 대한 sequential scan을 제공된 cost constant들을 위 식에 대입하여 계산해본다면,

랜덤 페이지를 가져오는 작업, 인덱스를 scan 하는 작업, 연산 작업이 없기 때문에 0으로 계산되어 아래와 같이 순차적으로 page를 읽어 들이는 비용과 row들을 scan 하는 비용을 더한 값이 해당 쿼리 노드의 cost가 됩니다.

COST = (# pages read sequentially) * seq_page_cost
       + (# rows scanned) * cpu_tuple_cost

그래서 실제로 비용 계산 공식을 찾아보면 위 두 가지만 가지고 계산하는 예시가 많습니다.

Startup Cost vs Total Cost

지금까지 EXPLAIN의 결과에서 특정 query node의 cost에 나와있는 숫자 두 개 중 두 번째 숫자인 전체 cost를 함께 계산해봤습니다.

그렇다면 첫 번째 숫자는 어떤 의미를 갖고 있을까요?

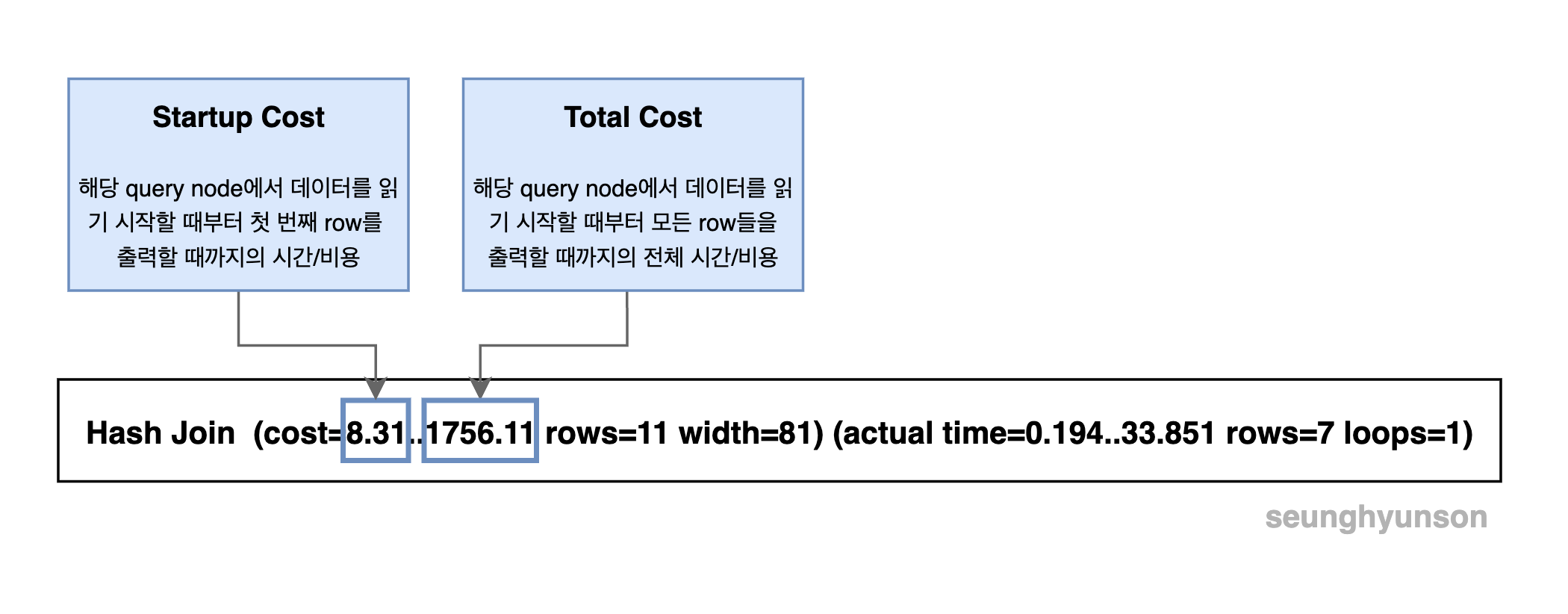

첫번째 cost 값은 Startup Cost입니다.

Startup Cost는 query node에서 데이터를 읽기 시작한 시점부터 첫 번째 row를 출력할 때까지의 시간/비용을 뜻합니다.

우리가 함께 계산해본 두 번째 cost 값은 Total Cost로, query node에서 데이터를 읽기 시작할 때부터 모든 row들을 출력할 때까지의 전체 시간/비용을 뜻합니다.

부모 node의 startup cost는 자식 node의 total cost를 포함하게 됩니다. (물론 예외 케이스는 존재합니다.)

SELECT username, contents
FROM users
JOIN comments ON comments.user_id = users.id
WHERE username = 'Jamessoun93';

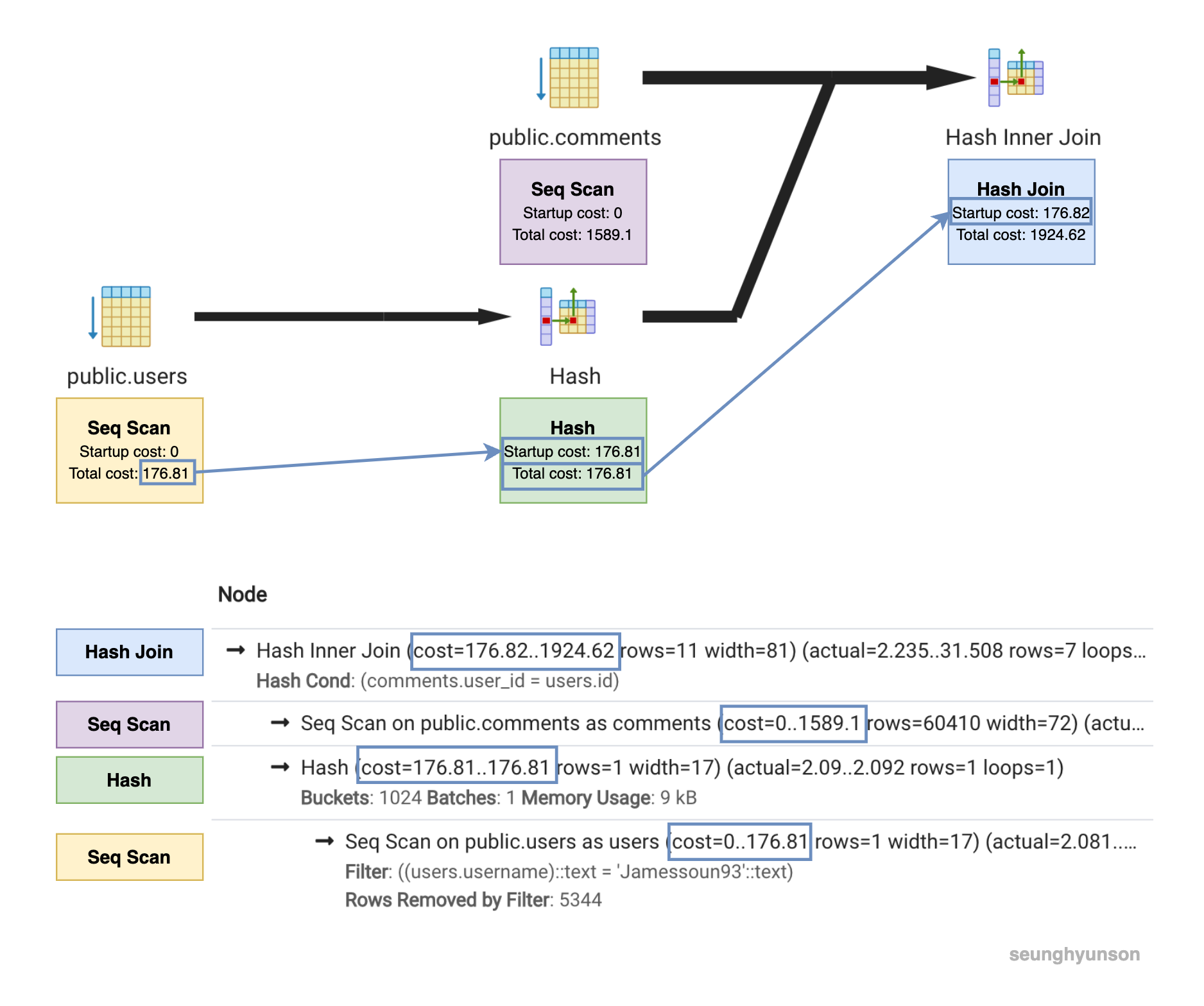

(여기서도 이해를 돕기 위해 pgAdmin 4의 Explain Analyze 툴을 사용했습니다.)

참고로 여기서는 users 테이블에서 username 컬럼에 대한 index를 지우고 Sequential Scan을 진행하게끔 했습니다.

첫 번째로 users 테이블에 대한 sequential scan은 총 176.81의 total cost를 가지게 되고, 이 결과는 해당 쿼리 노드의 부모인 Hash 노드의 startup cost에 더해집니다.

그리고 Hash 노드의 total cost는 부모 노드인 Hash Join 노드의 startup cost에 더해지는 것을 확인할 수 있습니다.

자세히 보면 comments 테이블에 대한 sequential scan의 total cost는 부모 노드인 hash join의 startup cost에 더해지지 않는 것을 확인할 수 있습니다.

이건 오류가 아니고 실제로 hash join 노드에서 comments 테이블에 대한 sequential scan의 결과를 전부 준비시켜놓고 처리하는 게 아니고 row 한줄한줄 읽을 때마다 hash join 노드로 넘어와 이미 준비가 되어있는 상태이기 때문입니다.

반대로 hash node에서는 작업을 시작하기 전에 users 테이블에 대한 sequential scan 노드로부터 모든 row를 넘겨받아야 하고, hash join 노드에서 사용할 hash table을 생성한 뒤 통째로 넘겨야 하기 때문에 users 테이블에 대한 sequential scan 노드의 total cost가 hash node의 startup cost로 더해지고 결과적으로 hash join 노드의 startup cost로 더해지게 되는 것입니다.

---

이렇게 Postgres에서 EXPLAIN과 EXPLAIN ANALYZE를 활용하여 쿼리 성능을 분석하는 방법에 대해 알아봤습니다.

다음에는 이런 내용을 적용하여 문제를 찾아낸 뒤 효율적으로 바꾸는 예시를 들어볼 계획입니다.
